锂电池容量跳水的主要原因包括以下方面：

1. 负极界面失效

SEI膜动态破坏重组：在循环初期，SEI膜的结构破坏和再生成过程会持续消耗活性锂，导致可逆容量快速下降。

锂枝晶析出：在低温、过充或N/P比不足（负极设计容量偏低）时，锂离子在负极表面沉积形成枝晶，后续循环中引发内短路，直接导致容量断崖式下跌。

2. 正极活性材料及界面劣化

阳离子混排与相变：高镍正极材料（如NCM811）在高电压下易发生Li+/Ni²混排，导致岩盐相CoO和CoO生成，损失可脱嵌锂位点。

过渡金属溶解：锰酸锂（LiMnO）在高温下发生Mn³歧化反应，溶解的Mn²迁移到负极破坏SEI膜，加速锂消耗。

3. 电解液系统失效

保液量不足：电解液干涸（如隔膜吸液能力退化或注液量不足）会导致电极/电解质界面接触失效，锂离子传输受阻，循环后期引发极限容量跳水。

电解放解与添加剂失配：碳酸酯类电解液在高压下氧化分解，生成气态副产物（CO等），引发电极孔隙阻塞和界面增厚。

4. 机械应力引发的结构破坏

极片粉化与层间剥离：硅基负极体积膨胀（>300%）和石墨负极片层间距变化导致材料破碎，活性颗粒脱离集流体。

隔膜机械疲劳：长期循环后隔膜孔隙率下降（PP/PE塌缩）或受锂枝晶挤压破裂，诱发电荷转移阻抗突增。

5. 制造工艺缺陷

正负极冗余度失衡：N/P设计低于1.1时，无法缓冲锂沉积风险，首批循环即出现容量跳水。

导电剂团聚：浆料分散不均导致活性物质利用率骤降，循环初期容量即呈“阶梯式”衰减。

6. 环境与使用条件

高倍率放电老化：3C放电导致负极SEI膜增厚速率加倍，锂离子扩散阻抗指数级上升，循环后期容量保持率<50%。

高温存储：55℃下存储90天后，LFP电池负极SEI膜厚度增长至初始值的164%，活性锂不可逆损失贡献超过70%。

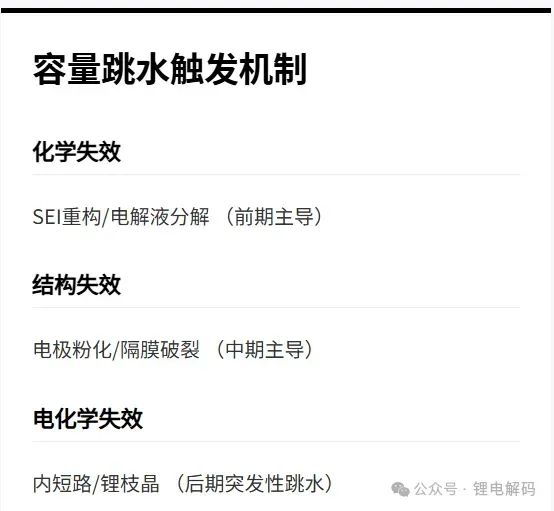

总结性关系图



以上原因均是多次通过实验数据（如ICP元素分析、XPS界面表征、 EIS/DV曲线解析）及案例验证，表明容量跳水是多重失效模式耦合作用的结果。

来源：维科网
